設備一覧

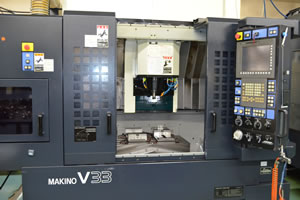

マキノVシリーズ

V33

V33

主に小物金型の加工を行います。

移動量（X×Y×Z） 600×400×350mm
テーブル作業面の大きさ 750×400mm
テーブル上の最大積載質量
（等分布）		 300kg
主軸回転速度 300?20,000 min-1
主軸テーパ穴 HSK-A63（オプション）
早送り速度 20,000mm/min
自動工具交換装置
（収納本数）		 25本

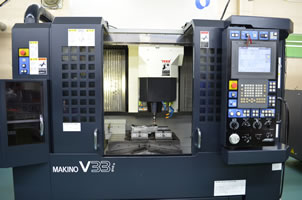

V33i

V55

数ミクロンレベルの精度を要求される金型や高精度部品の加工を行います。

移動量（X×Y×Z） 650×450×350mm
テーブル作業面の大きさ 750×450mm
テーブル上の最大積載質量
（等分布）		 300kg
主軸回転速度 300?30,000 min-1
主軸テーパ穴 HSK-F63　1台
HSK-E50　1台
早送り速度 20,000mm/min
自動工具交換装置
（収納本数）		 25本　1台
40本　1台

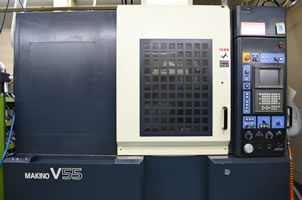

V55

V55

ワンサイズ大きな金型の加工を行います。

移動量（X×Y×Z） 900×500×450mm
テーブル作業面の大きさ 1000×500mm
テーブル上の最大積載質量
（等分布）		 700kg
主軸回転速度 300?14,000 min-1
主軸テーパ穴 BT40
早送り速度 50,000mm/min
自動工具交換装置
（収納本数）		 40本

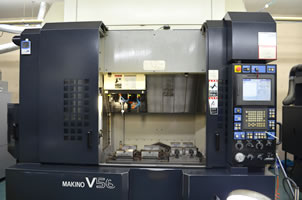

V56

V56

ワンサイズ大きな金型の加工を行います。

移動量（X×Y×Z） 900×550×450mm
テーブル作業面の大きさ 1050×550mm
テーブル上の最大積載質量
（等分布）		 800kg
主軸回転速度 300?20,000 min-1
主軸テーパ穴 HSK A-63
早送り速度 20,000mm/min
自動工具交換装置
（収納本数）		 25本

設備一覧表

名称 機種名 型式 サイズ 台数
マシニングセンター オークマ MB56VA X1050 Y550 Z560 1台
MAKINO V56i X900 Y550 Z450 1台
V56 X900 Y550 Z450 1台
V55 X900 Y550 Z450 1台
V33 X600 Y400 Z350 1台
V33i X650 Y450 Z350 2台
NCフライス MAKINO AVNC74
（ロータリーテーブル付き）		 X700 Y400 Z350 3台
オークマ FMR-40 X580 Y410 Z400 2台
NC放電加工機 Sodick AQ35LR X350 Y250 Z250 2台
A4R X350 Y250 Z250 1台
ワイヤ放電加工機 MAKINO U32 / U32i / U53Tj / W32FB X370 Y270 Z220
X550 Y370 Z420		 4台
細穴加工機 日本放電 JEM-25A X300 Y200 Z140 1台
CAD/CAM　 アンドール CADSUPER 2019 4台
CADSUPER FX 1台
SII ATCAM 3台
think3 Think Design 1台
KODAMA TOPMOLD 4台
TOPCAM 5台
ゼネテック MASTERCAM 1台
ONE CNC ONE CNC 1台
測定器 NIKON MA20DP30 1台
ミツトヨ 工具顕微鏡 QUICK SCOPE MF/-U modelB 1台
射出成形機 TOSHIBA IS80EPN 80t 成形仕様 1台
平面研削盤 OKAMOTO PSG63DX 600×300 1台
